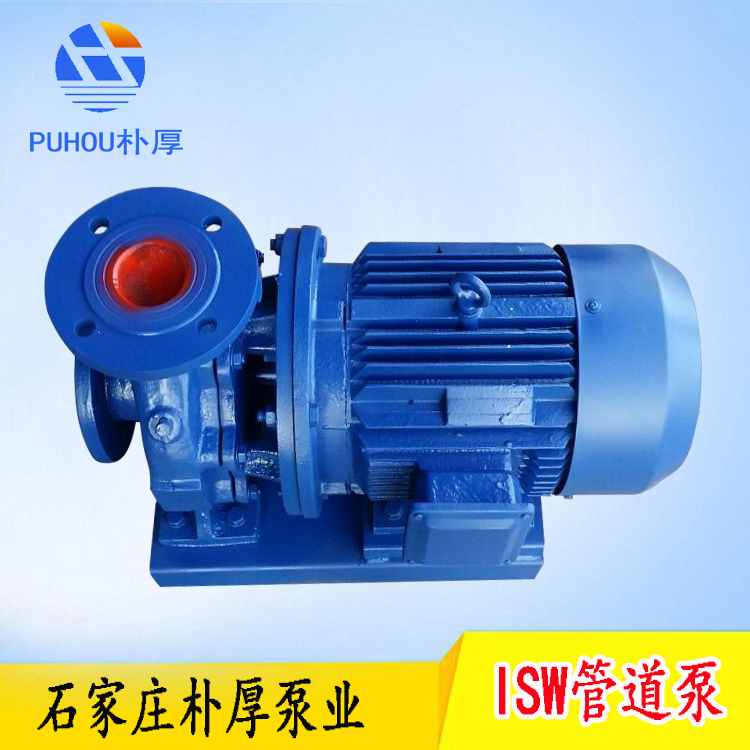

ISW40-160型卧式离心泵

产品时间:2020/11/26 8:42:42

简要描述:

ISW型卧式管道离心泵产品特点:运行平稳:泵轴的绝对同心度叶轮优异的动静平衡,保证平稳运行,振动。滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。

ISWH卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品和合成纤维等部门,使用温度为-20℃~+120℃。ISWB卧式管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体,被输送介质温度为-20℃~+120℃。ISW型卧式管道离心泵主要用途ISW型管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,使用温≤80℃。
ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,ISWR使用温≤120℃、WRG使用温≤240℃。ISWH型卧式化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、和合成纤维等部门,使用温-20℃-120℃。
ISWB型卧式油泵,供输送汽油、柴油、煤油等石油产品,使用温-20℃-120℃。ISW型卧式管道离心泵使用条件:吸入压力≤1.0Mpa,或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
环境温度<40℃,相对湿度<95%。所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm.注:如使用介质为带有细小颗粒,请在订货时说明,以便采用耐磨式机械密封。ISW型卧式管道离心泵产品概述ISW卧式清水泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
ISW型卧式离心泵根据IS型离心泵与立式泵的独特结构组合设计,并严格按照国际标准ISO2858和新的管道离心泵标准JB/T53058-93进行设计制造的高节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等,是目前标准定型推广产品ISW型卧式管道离心泵起动与停车运行中的维护与保养进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
定时检查电机电流值,不得超过电机额定电流。泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。机械密封维护与保养机械密封润滑应清洁无固体颗粒。严禁机械密封在情况下工作。起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。密封泄漏允差3滴/分,否则应检修。卧式/管道泵ISW型结构图1吸入室:采用优秀水力模型设计而成。
2叶轮:采用优秀水力模型设计而成,高节能。3泵体:采用优秀水力模型设计而成。4取压塞:安装压力表及真空表,以监控泵的正常高运行。5放气塞:确保泵的正常维护。6机械密封:采用不锈钢、硬质合金、氟橡胶等材料制成,耐用消费品磨损,无泄漏,运行寿命长。7泵盖:8泵轴:为电机加长轴,确保了轴的同心,使运行平稳,无噪音和振动现象。9挡水圈:防止因密封漏水而使电机进水。
10Y系列电动机:直接与水泵联接传递动力,部分采用上海名牌电机故障原因及排除方法故障现象可能产生的原因排除方法水泵不出进出口阀门未打开,进出管路阻塞,叶轮流道阻塞电机运行方向不对,电机缺相吸入管漏气泵没灌满液体,泵腔内有空气进口供水不足,吸程过高,底阀漏水管路阻力过大检查,去除阻塞物调整电机方向紧固电机接线。拧紧各密封面,排除空气打开泵上盖或打开排气阀,排尽空气停机检查、调整(并网自来水管和带吸程使用易出现此现象。减少管路弯道,重新选泵。水泵流量不先原因检查管道、叶轮流产部分阻塞,水垢沉积、阀门开度不电压偏低,转速不符合要求叶轮磨损先排除先除阻塞物,重新调整阀门开稳更换叶率过超过额定流量使吸程过泵轴承磨泵选型不调节流量关小阀降低吸程。更换轴承重新选泵。杂音振管路支撑不稳液体混有气体产生汽蚀轴承振动电机超载发热运行稳固管路提高吸入压力、排气降低真空度更换轴承调整电机发流量过大、超载运行碰擦电机轴承损坏电压偏低关小出口阀检查排除更换轴承稳压。水泵漏机械密封磨损。泵体有砂孔或破裂密封面不平整安装螺栓松懈更换焊补或更换修整紧固。ISW卧式离心泵结构图:动机:直接与水泵联接传送动力,采用品牌电机。轴:与电机同轴,为电机加长轴,确保了轴的同心,使泵运转平稳。无噪音和振动现象,采用镀铬处理,增强了使用寿命。水圈:防止因密封漏水而使电机进水。械密封:采用不锈钢,碳化钨,氟橡胶等材料制成。
