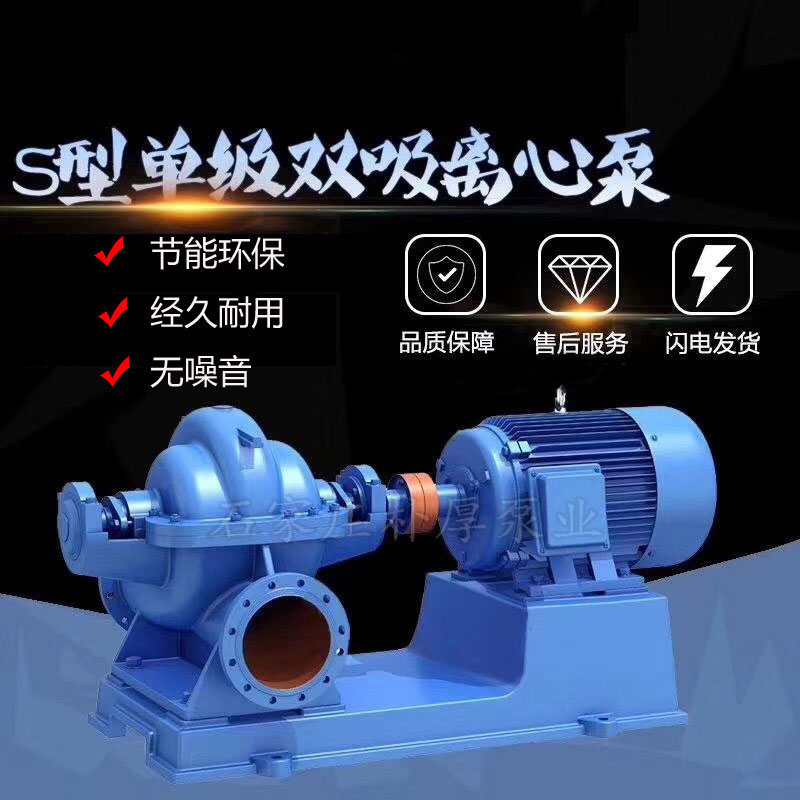

双吸中开离心泵

产品时间:2020/11/30 10:11:22

简要描述:

S、SH型单级双吸离心泵,s型单级双吸离心泵型号,双吸泵,sh双吸泵,供抽送清水或物理化学类似于水的其它液体之用。泵主要零件有:泵体,泵盖,叶轮,轴,双吸密封环,轴套等。被输送液体温度不得高于80℃。主要用途:适用于工厂、矿山、城市给水、电站、农田排灌和各种水利工程 。

S(SH)型中开泵适合抽送清水或物理化学性质类似于水(带有微量颗粒的中性或弱腐蚀性液体)的其它液体之用。S(SH)型中开泵适用于城市供水、大型水利工程、农田灌溉、排涝、排水泵站、电站、矿山、工业供水系统、空调系统、消防系统、船舶工业、也适合炼油工业中作一般性用途。
结构说明及特点:
1、S(SH)系列单级双吸离心泵(中开泵)为单级、双吸、泵壳轴向中开的蜗壳式离心泵。S(SH)型中开泵与其它同类型的泵相比较具有寿命长、效率高、结构合理,运行成本低、安装及维修方便等特点。S(SH)型中开泵的吸入口与吐出口均在水泵轴心线下方,水平方向与轴线成垂直位置、泵壳.中开,检修时无需拆卸进水,排出管路及电动机(或其他原动机)从联轴器向泵的方向看去,水泵均为逆吋针方向旋转。如根据用户特殊订货需要也可改为顺吋针旋转。
2、S(SH)型中开泵的主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。S(SH)型中开泵的材料可为铜、铸铁、球铁、316不锈钢、416;7锈钢、双向钢、哈氏合金、蒙耐合金,钛合金及20号合金等材料。
3、泵体与泵盖构成叶轮的工作室,在进出水法兰上制有安装真空表和压力表的管螺孔,进出水法兰的下部制有放水的管螺孔。法兰按GB标准制作,也可采用ISO、DIN、BS或ANSI标准制作。
4、叶轮的水力设计采用了zui先进的CFD技术,因此提高了S(SH)型中开泵的水力效率。叶轮经过静平衡校验,用轴套和两侧的轴套螺母固定在轴上,其轴向位置可以通过轴套螺母进行调整,叶轮的轴向力利用其叶片的对称布置达到平衡,可能还有一些剩馀轴向力则同轴端的轴承承受。
5、S(SH)型中开泵的泵轴由两套滚动轴承支撑,安装在泵体两端。独特的轴承体设计使轴承可采用油脂或稀油润滑,轴承的设计寿命10万小时以上,也可使用双列推力轴承和封闭轴承。泵体上设有双吸密封环,拆卸更换方便。S(SH)型中开泵通过弹性柱销联轴器或金属迭片式联轴器由电动机直接传动。驱动机也可采用内燃机、气轮机。
6、S(SH)型中开泵的轴套可以采用多种不同的材料,以防止轴被腐蚀和磨损,轴套可更换。磨损环泵体与叶轮间采用可更换的磨损环,防止泵体和叶轮的磨损,更换方便,维修费用低,同时保证运行间隙和较高的工作效率。
7、S(SH)型中开泵的轴封可采用填料密封,也可采用机械密封。轴封冷却冲洗水可通过泵盖中开面上的凹槽进入轴封腔,也可通过外接冷却水管进入轴封腔。S(SH)型中开泵检修时勿需拆卸进出水管及电动机,维修方便.根据用户需要,可改变泵结构尺寸。
性能范围:
泵进口直径DN: 100∽1400mm
流量Q: zui高1800m3/h
扬程H: zui高135m
工作压力P: zui高2.5MPa
工作温度T: zui高135°C
旋转方向:
从电动机端看,泵轴顺时针旋转(即泵进水口在右方)。根据用户需要,可改为反时针方向旋转,反转泵通过在泵型号尾部加注字母F表示。
成套范围:
成套供应泵,电动机、底板、联轴器、进出口短管等。
应用范围:
泵的零件用不锈钢板压制,经激光焊接而成,并有多种牌号的不锈钢可供选用,因而S型泵的用途十分广泛,主要适用于输送各种洁净水及轻腐蚀液体,可用于住宅供水及增压、工业锅炉给水、空调系统循环体会水、水处理和反渗透系统、食品工业、医药工业用水。
