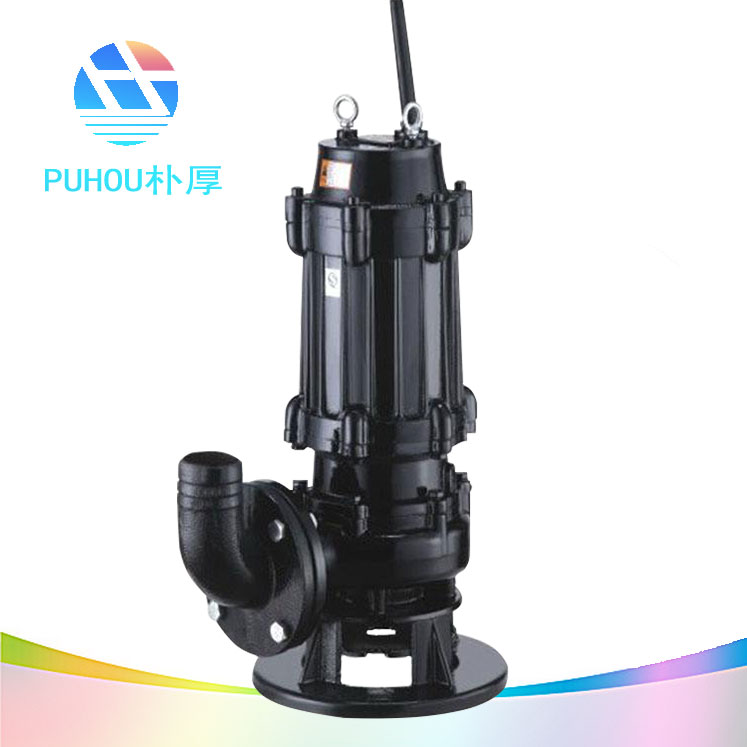

50WQ10-10-0.75潜水排污泵

产品时间:2020/12/7 8:54:10

简要描述:

潜水混流泵开泵前,吸入管和泵内有必要充满液体。开泵后,叶轮高速旋转,其间的液体跟着叶片一同旋转,在离心力的效果下,飞离叶轮向外射出,射出的液体在泵壳分散室内速度逐步变慢,压力逐步添加,然后从泵出口,排出管流出。

WQ潜水污水泵产品概述:
1.采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
2.设计合理,配套电机合理,效率高,节能效果显著。
3.机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用,耐磨等特点,可以使泵安全连续运行800小时以上。
4.泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。
5.WQ潜污泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。
6.可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。
7.双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。
8.浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。
9.在使用扬程范围内保证电机运行不过载。
10.根据使用场合电机可采用水套式外di三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。
11. 80WQ40-15-4潜水泵安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。
二,80WQ40-15-4潜水排污泵结构说明
QW型无堵塞潜水排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行保护,包括漏水,断相,短路,过热,电机过载等项目.电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠,耐磨,寿命长等特点。
叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞,缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以较佳效率运行。
三,无堵塞排污泵型号意义:
例如:40QW(WQ),YW,LW,GWP15-30-2.2
    40-排出口径(mm)
    QW(WQ)-潜水式无堵塞排污泵
    YW-液下式无堵塞排污泵
    LW-直立式无堵塞排污泵
    GW-管道式无堵塞排污泵
    P-不锈钢(P),防爆(B)
    15-流量(m3/h)
    30-扬程(m)
    2.2-配用功率(KW)
潜污泵的技术要求
  潜污泵应该是立式、清洗型轴流叶轮型式,合适安装在筒体中,可以在6m水深下继续长时刻运转,安全运转时刻少为20,000h。 潜污泵应能自由地经过少直径80mm的固体颗粒,以及长纤维类物质。 泵运转时的噪音应小于80dBA,潜污泵 价格,振荡应满意ISO10816-3,4区,B级的需求。 全部转子部件在生产时期应做静平衡和动平衡,精度应少到达ISO1940 G6.3级的需求。 潜水轴流泵应配有一锥形耦合圈,水泵放入圆形钢筒中,能主动就位。 率、低保护本钱、高可靠性和无堵塞。
(1)导叶体 导叶体资料应为高强度、高质量的灰铸铁。外表应光亮无任何锻造缺点,卧式潜污泵,内流道应有规矩改变且具满足大的截面,以使液体及固体物质能顺畅平稳地经过。 导叶体应有满足的厚度,以接受接连运转时的大压力。 一切壳体联接紧固件低应为1.4571(AISI316Ti)型不锈钢。
(2)进水室 进水室资料应为高强度、高质量的灰铸铁, 外表应光亮无任何锻造缺点。 进水室内应规划有能避免发生旋涡的前置导叶。 在接近叶轮外周的进水室内应装有易替换的磨损环,磨损环须为高等级不锈钢1.4571(AISI316Ti)制成。
(3)叶轮 叶轮有必要为自清洗后掠式螺旋桨叶轮。 叶片料应为双相不锈钢1.4517(CD4MCu)制成,均布在流线形的轮毂上。叶轮和轴之间应有内部确定设备,离心式潜污泵,正转或回转时叶轮不得松动。
(4)轴泵和电机应为同一根轴,不容许设置联轴器,轴应与运送介质离隔,须选用优异不锈钢制作。
(5)轴承应选用自润滑轴承并具有满足的承载才能,以接受在任何工况下的轴向和径向载荷。 轴承寿数(L10)不少于100,000小时。
(6)轴的密封 选用相互独立双机械密封体系,陕西潜污泵,在密封之间有必要规划有油室,内充有冷却润滑油。当机封磨损后,油室中进入一定量的污水时,能主动报警。 密封构造应便于查看和替换。所用的机械密封有必要是机械密封专业生产厂家的商品。 机械密封的使用寿数不低于30,000小时潜水排污泵因其安装简单、占地面积小、维护方便、无噪声等优点,在工程中广泛用于市政工程、工厂、商业、医院、宾馆、住宅区等的污水排放。
