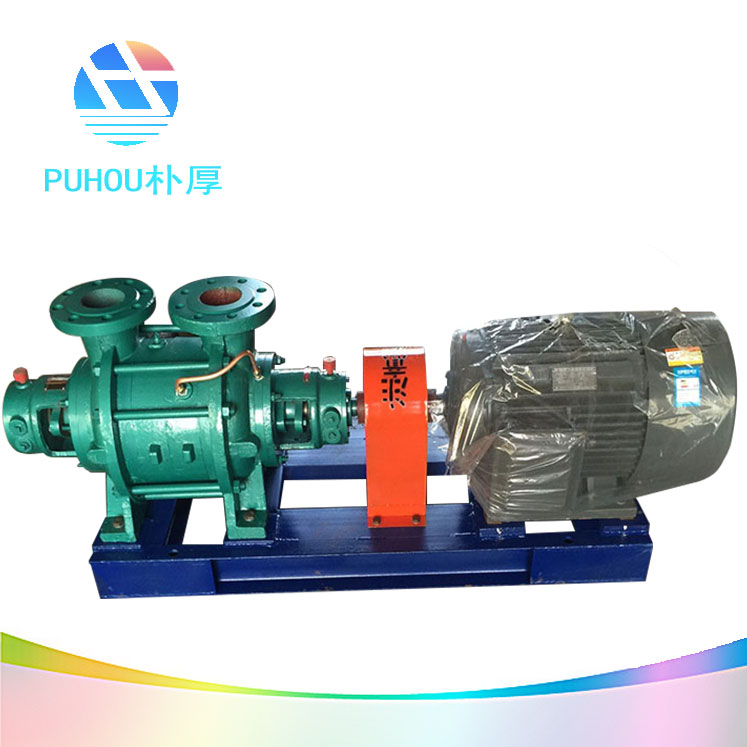

1.5GC-5x2锅炉给水泵

产品时间:2020/12/8 9:58:42

简要描述:

GC锅炉给水多级泵用途;GC系列泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。

GC锅炉给水多级泵使用条件;GC多级泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。
轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方旋转。封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。
为易损件,磨损后可用备件更换。轴承是用单列向心球轴承,采用钙基黄油润滑。填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。锅炉补水泵其工作任务是给蒸汽发生器如锅炉或核反应堆按照相应的蒸汽量提供相应的补水。
所以称为锅炉给水泵。锅炉给水泵属于zui早型的锅炉供水泵,该锅炉供水泵密封采用填料函密封,该泵属于是一种用于锅炉的循环泵多级锅炉给水泵概述:该系列泵系卧式单吸多级分段式离心泵,可供输送清水或物理化学性质类似于清水的液体,适用于中、低压锅炉或次高压锅炉给水,也适用于工厂或城市高压给排水。
输送介质温度为-20℃~150℃,进口允许压力小于0.6MPa。该系列泵采用了国家推荐使用的gaoxiao节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
产品概述:GC型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。
二、适用范围:适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。三、产品特点:1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。3、轴封采用软填料密封,安全可靠、结构简单,维修方便快捷。四、技术参数:流量:5-55m3/h;扬程:46-301m;功率:3-75KW;转速:2950r/min;口径:φ40-φ100;温度范围:≤110℃;工作压力:≤2.7Mpa。
五、型号意义:2.5GC6×52.5–吸入口直径(吋)GC–分段式锅炉给水泵6–缩小为1/10泵的比转数5–叶轮级数多级锅炉给水泵知识:多级锅炉给水泵串量的分析和调整一、多级泵串量的概念  运行中的多级锅炉给水泵由于轴向力的存在和平衡装置的作用,使转子处在动态平衡状态,即转子在不停的轴向串动。
根据实验资料,串动量大约在0.10mm—0.15mm之间,串动次数10—20/min。这个串动量并不是本文要讨论的水泵串动量,本文要讨论的串量是随着平衡装的磨损,在轴向力的作用下,叶轮在向吸入侧的移动量。
水泵的串量,历来有不同的看法,一种看法认为,当泵装配完毕后,不装平衡装置,将转子固定后,推向吸入端,使叶轮的口环紧靠密封环,我们把这个串量称为b1。然后再拉向吐出端,使叶轮的后盖板紧靠导叶,这个串量称为b2。
这样b1与b2之和我们称为泵的串量,既全串。另外还有一种串量,就是b1+b2/2,也就是我们说的工作串。其实在现实中,这两种串量的看法均不够严密。因为在水泵运行中,除了在水泵启动的一瞬间向吐出端串动一下外,运行中在在轴向力的作用下转子总是向吸入端运动。
真正起到作用的是前面提到的b1,而b2没有什么实际意义。由于泵在装配加工中的误差等因素,一般情况下b1≠b2。串量应该是叶轮和导叶的中心线对准时,叶轮吸入侧到导叶的距离,也就是前面提到的b1,确切的说是泵在运行中可以向吸入端串动的最大量。
多级泵运行中导叶中心和叶轮中心完全对中时,水泵的水力损失最小,效率最高,是水泵理想的经济运行状态。新泵出厂和大修后的泵均应达到这个状态。但是泵在运行过程中,由于平衡盘的磨损,逐渐使转子在轴向力的作用下,向吸入侧移动,直到叶轮碰到导叶为止。
二、水泵串量的调整1.经济运行的串量  我们都知道水泵的性能曲线,如水泵运行中导叶中心和叶轮中心不能对准就会离开最佳工况点,效率会显著下降。一般表现为流量减少,扬程增加,耗电量也相对增加,如果任其下去,可以在很长时间里走完全部串量即b1。
这样虽减少了维修时间,但效率会越来越低,耗电量也会越来越大。为此,必须选一个维修量不大,耗电量又不大的串量,使水泵有一个较高的效率。根据实际经验,我们所选择的b1值应该大于b1+b2/2。
到底应该大多少呢?根据实际情况,我们一般选择大0.15mm—0.35mm。如在我公司2号给水泵大修后调整该串动时,b1值为3.13mm,b1+b2/2为3.28mm。
这个串量值是兼顾了水泵效率和调整平衡盘等维修量之后确定的。2.大修后的串量  水泵在大修中不可避免的会更换、修复部分或全部叶轮,由于存在着制造误差,保证不了原来的串动量。
需要重新调整。其方法是先把叶轮在进水段和首级中段的串量测出,并以此为标准,逐个测出各个叶轮的最大串量,其值略大于进水段的,就可以视为合格,小于进水段的,则必须进行修整。
一般情况下,是采取在中段之间加垫或对中段的止口进行车削的方法来调整。当然,在进行调整之前必须保证各转子部件在轴的相对位置不变。最终装配后,由于制造质量和安装工艺等原因,串量还要稍微有些变化,必须以这时所测的值为准。
三、多级锅炉给水泵平衡盘间隙的调整。  对于多级锅炉给水泵而言,有很多资料认为叶轮对中后,平衡盘和平衡套之间应该还有0.10mm左右的间隙,以防止平衡盘和平衡套之间发生研磨。
这实际上是没有必要的。其一是平衡盘所在的高压室内的高压液体总要使平衡盘远离平衡套运动,即使在启动泵时泵内的压力没有建立,由于液体的反冲力所造成的轴向力作用,也会产生这个效果。
其二是平衡装置是允许磨损的,通过它的磨损才保证叶轮不被磨损,实际上由于高压液体的作用,泵在正常工作时平衡盘和平衡套最小间隙也会保证在0.10mm左右,直接研磨的机会并不多。
平衡盘和平衡套的研磨严重往往是由于安装和制造不良,使平衡盘歪斜造成的。事实已经证明了这一点。所以在原部颁标准中规定,要求平衡盘密封面和轴线的垂直度﹤0.03mm,也就是我们所说的平衡盘晃度。
GC多级锅炉给水泵为多级分段式,GC型离心给水泵主要于锅炉给水,工厂及城市给水之用。使用该泵时应注意:1、水温不超过110℃。2、被抽送液体的PH值为6-8。其扬程可根据使用需要而增减水泵级数.GC多级锅炉给水泵产品用途:多级锅炉给水泵特别适用于锅炉给水,也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业,作为给水排水的动力设备。
GC多级锅炉给水泵的组成特点:多级锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。
轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方向旋转。密封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
