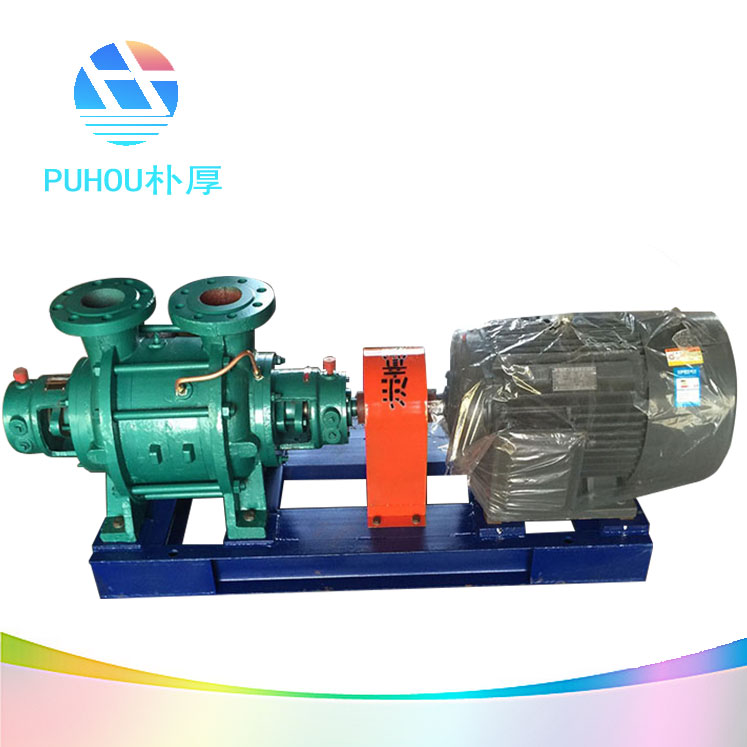

1.5GC-5x3锅炉给水泵

产品时间:2020/12/23 8:47:38

简要描述:

GC锅炉给水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。

GC锅炉给水多级泵使用条件;GC多级泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。进水段、中段、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必须存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。轴为优质碳素钢制成,中间装有叶轮,用键、轴套和轴套螺母固定在轴上。
轴的一端按装联轴器部件,与电机直接联接。从转动方向看时,泵轴为顺进针方旋转。封环为铸铁制成,防止水泵中高压水漏回进水部分,分别固定在进水段与中段之中,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。轴套为铸铁制成,位于两填料室处,作固定叶轮和保护泵轴之用。
为易损件,磨损后可用备件更换。轴承是用单列向心球轴承,采用钙基黄油润滑。填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当,不可压的太紧,也不可太松,以液体能一滴一滴地渗出为准。如果填料太紧,轴套容易发热同时耗费功率。填料太松,由于液体流失要降低水泵效率。锅炉补水泵其工作任务是给蒸汽发生器如锅炉或核反应堆按照相应的蒸汽量提供相应的补水。
所以称为锅炉给水泵。锅炉给水泵属于zui早型的锅炉供水泵,该锅炉供水泵密封采用填料函密封,该泵属于是一种用于锅炉的循环泵多级锅炉给水泵概述:该系列泵系卧式单吸多级分段式离心泵,可供输送清水或物理化学性质类似于清水的液体,适用于中、低压锅炉或次高压锅炉给水,也适用于工厂或城市高压给排水。
输送介质温度为-20℃~150℃,进口允许压力小于0.6MPa。该系列泵采用了国家推荐使用的gaoxiao节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
产品概述:GC型泵系卧式、单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体之用。
二、适用范围:适用于工业和城市给排水、高层建筑增压供水,园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等,尤其适用于小型锅炉给水。三、产品特点:1、水力模型先进,效率高,性能范围广。
2、泵运行平稳,噪音低。3、轴封采用软填料密封,安全可靠、结构简单,维修方便快捷。四、技术参数:流量:5-55m3/h;扬程:46-301m;功率:3-75KW;转速:2950r/min;口径:φ40-φ100;温度范围:≤110℃;工作压力:≤2.7Mpa。
五、型号意义:2.5GC6×52.5–吸入口直径(吋)GC–分段式锅炉给水泵6–缩小为1/10泵的比转数5–叶轮级数多级锅炉给水泵知识:多级锅炉给水泵串量的分析和调整一、多级泵串量的概念  运行中的多级锅炉给水泵由于轴向力的存在和平衡装置的作用,使转子处在动态平衡状态,即转子在不停的轴向串动。
