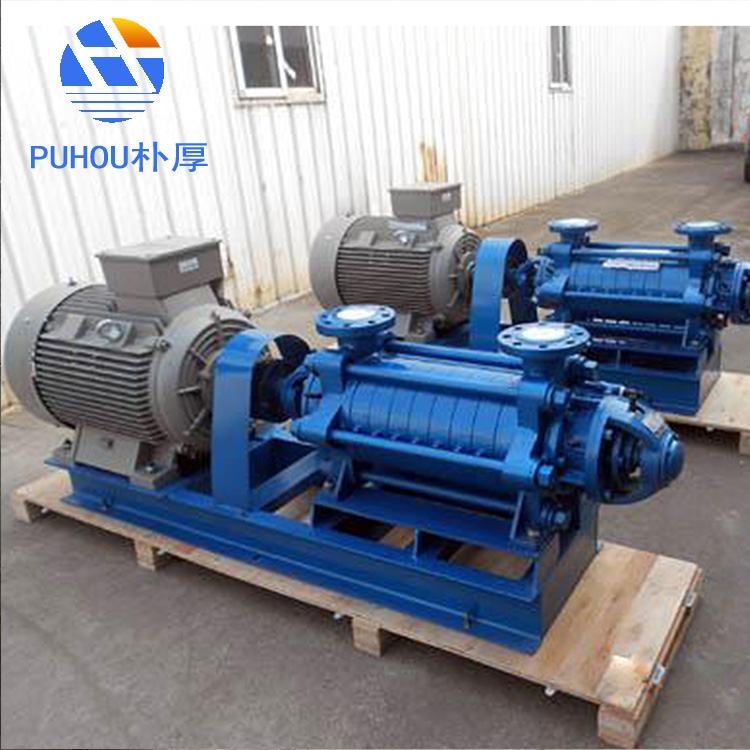

DG6-25X3型多级锅炉泵

产品时间:2020/12/3 9:48:23

简要描述:

DG型卧式多级锅炉给水泵采用了推荐使用的gao效节能产品的水力模型。具有效率gao、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

DG多级泵主要配置:
泵的材质zui低配置是采用铸钢材质,可以根据用户要求采用不锈钢材质。
DG多级泵独特性:
该泵传统多级离心泵的结构形式进行了创新,取消了多级离心泵的轴向力平衡机构,、是采用平衡盘或平衡鼓结构的D、DG型多级离心泵zui好的替代品。由于无平衡装置,即无平衡盘的园盘摩擦损失又无平衡回流损失,所以泵效率比同类别多级泵提gao5-14%,同时彻底解决因平衡装置失效而导致平衡盘和平衡盘座的磨损或转子咬死等各种故障,大大延长泵的使用寿命。
不锈钢多级泵应用
此泵抽取对应介质为耐腐蚀性、耐磨泵性的工况一种,该泵以叶轮旋转获取离心力,从而甩动所抽取介质物料。当工作工况排除气体,泵体运行抽取介质排空了空气,传动运输液态介质。
不锈钢多级泵工作原理
在不锈钢多级泵体中装有适量的水作为工作引导液。当叶轮按顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用,水形成了一个决定于泵腔形状的近似于等厚度的封闭圆环。水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触。此时叶轮轮毂与水环之间形成一个月牙形空间,而这一空间又被叶轮分成和叶片数目相等的若干个小腔。叶轮的中心部分形成真空区域,液态介质在水压的作用下通过官网压进水管,连续抽取液态介质。
综上所述,不锈钢多级泵是靠泵的叶轮转动,产生离心力,甩动液态介质、进行传动输送介质的离心泵。
不锈钢多级泵可用领域
可用于石油、化工、机械、矿山、轻工、及食品等许多工业部门。在工业生产的许多工艺过程中,广泛的应用。可抽除易燃、易爆的液体,此外还可抽除含颗粒物、腐蚀性的液体,因此,不锈钢多级泵应用日益增多。
多级泵与单级泵的区别
  1、多级泵是指有两只或两只以上叶轮的泵,zuigao扬程可以超过125米。
  2、单级泵是指只有一只叶轮的泵,zuigao扬程只有125米。
多级泵的分类
  多级泵系列很多,按照外观不同分为:立式多级泵和卧式多级泵。
  按照制材不同分为:不锈钢多级泵、lg多级泵、da多级泵。
多级泵可用于石油、化工、机械、矿山、轻工、及食品等许多工业部门。在工业生产的许多工艺过程中,如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等,多级泵得到广泛的应用。可抽除易燃、易爆的气体,此外还可抽除含尘、含水的气体,因此,水环泵应用日益增多。
多级泵就是很多单级泵的简单串联,组合在一起。他的输出水压可以很大。是离心泵的一种,也是依靠叶轮的旋转在获取离心力,从而物料。待气体密度达到机械真空泵的工作范围而被抽出,从而逐渐获得gao真空。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它是可以变容积的离心泵。
DG卧式多级离心泵安装注意事项
本型泵安装时除满足一般要求外,还应注意以下几点:
    1)安装泵的基  平面应用水平  找平。基  水泥凝固后,应检查底座和地脚螺栓孔是否松动;
    2)电机、泵和底座组装后,应严格检查泵轴和电机轴的同心度,保证两轴心线在同一水平线上;
    3)电机和水泵组装时,应将泵联轴器端轴伸向外拉出,保证泵和电机两联轴器端面的轴向间隙值;
    4)泵的吸入管路和压出管路应有各自的支架,泵只能承受自身内力,不能承受任何外力,以免将泵压坏。
DG型多级泵产品特点
1、效率gao、安装维修方便:采用gao效节能的水力模型。该系列泵具有效率gao、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
2、轴封:采用软填料密封或机械密封,密封安全可靠、结构简单,维修方便快捷。
3、整机使用寿命长:轴为全封结构,确保了不与介质接触,不锈蚀,使用寿命长。
D、DG型卧式多级泵结构:
D、DG型卧式多级泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在出水段上垂直向上,其扬程可根据使用需要而增减水泵级数。水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修后装配时务必注意。 D型水泵的主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衝盘、轴套、尾盖及轴承体。 进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为锈铁制成,共同形成泵的工作室。 叶轮为优质锈铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衝盘来承担,叶轮制造时经静平衡试验。 轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件,与电 机直接连接。 密封环为锈铁制成,防止水泵gao压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更換。 平衡环为铸铁制成,固定在出水段上,它与平衡盘共同组成平衝装置。 平衡盘为耐磨锈铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。 轴套为锈铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更換。 轴承是单列向心球轴承,采用钙基润滑脂润滑。填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量gao压水流入填料室中起水封作用。填料的松紧程度必须适当,不可太紧亦不可太松,以液体能一滴一滴的渗出为准。如果填料太紧,轴套容易发热,同时耗费功率。填料太松,由于液体流失要降低水泵的效率。
