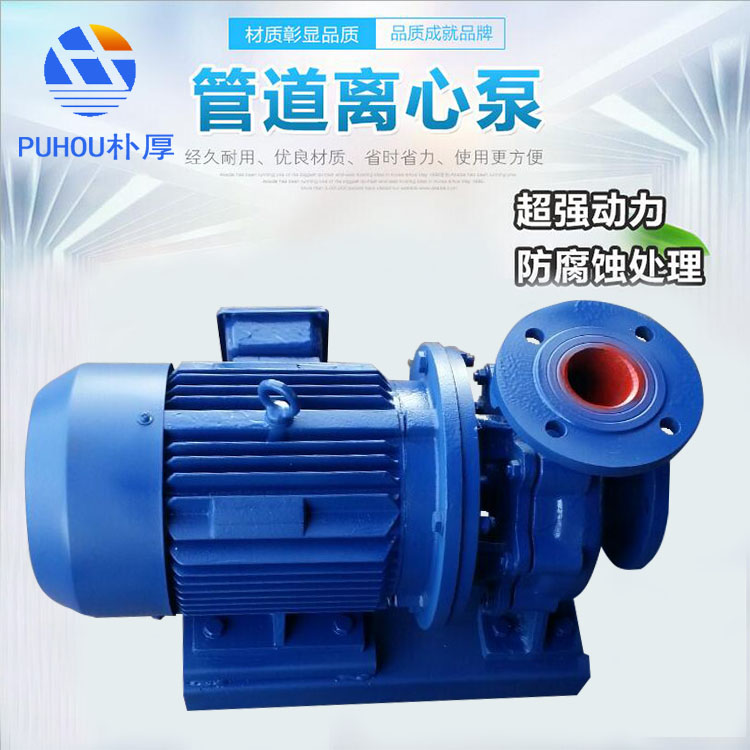

ISW40-160B型卧式离心泵

ISW型单级单吸离心泵工作条件单级单吸离心泵吸入压力≤1.0MPa，或泵系统zui高工作压力≤1.6MPa，即泵吸入口压力泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。单级单吸离心泵环境温度＜40℃，相对湿度＜95%。单级单吸离心泵所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：ISW型卧式离心泵如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。离心泵的原理,离心泵的工作原理1离心泵的工作原理叶轮安装在泵壳2内，并紧固在泵轴3上，泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。在离心泵启动前，泵壳内灌满被输送的液体；启动后，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。
在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，zui后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。
2离心泵气缚现象当泵壳内存有空气，因空气的密度比液体的密度小得多而产生较小的离心力。从而，贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内，即离心泵无自吸能力，使离心泵不能输送液体，此种现象称为“气缚现象”。为了使泵内充满液体，通常在吸入管底部安装一带滤网的底阀，该底阀为止逆阀，滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。离心泵的主要部件主要部件有叶轮、泵壳和轴封装置。
1叶轮叶轮的作用是将原动机的机械能直接传给液体，以增加液体的静压能和动能主要增加静压能。叶轮一般有6~12片后弯叶片。叶轮有开式、半闭式和闭式三种开式叶轮在叶片两侧无盖板，制造简单、清洗方便，适用于输送含有较大量悬浮物的物料，效率较低，输送的液体压力不高；半闭式叶轮在吸入口一侧无盖板，而在另一侧有盖板，适用于输送易沉淀或含有颗粒的物料，效率也较低；闭式叶轮在叶轮在叶片两侧有前后盖板，效率高，适用于输送不含杂质的清洁液体。
一般的离心泵叶轮多为此类。叶轮有单吸和双吸两种吸液方式。2泵壳作用是将叶轮封闭在一定的空间，以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形，故又称蜗壳。由于流道截面积逐渐扩大，故从叶轮四周甩出的高速液体逐渐降低流速，使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体，同时又是一个能量转换装置。3离心泵轴封装置作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。
常用轴封装置有填料密封和机械密封两种。填料一般用浸油或涂有石墨的石棉绳。机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。ISW型卧式单级循环泵适用范围：‘ISW卧式管道循环泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、空调循环、浴室暖水循环增压,以及各种给水设备、锅炉的配套。
供输送清水或物理、化学性质类似清水的其它液体之用、使用温度不高于85℃。ISW卧式管道循环泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房来暖循环等场合,使用温度不高于120℃。ISW卧式管道循环泵适应要求环境噪声很低的场合,使用温度不高于100℃。价格说明一般情况下：划线价格：划线的价格可能是商品的销售指导价或该商品的曾经展示过的销售价等，并非原价，仅供参考。
未划线价格：未划线的价格是商品在中国站上的销售标价，具体的成交价格根据商品参加活动，或因用户使用优惠券等发生变化，终以订单结算页价格为准。活动预热状态下：划线价格：划线的价格是商品在目前活动预热状态下的销售标价，并非原价，具体的成交价可能因用户使用优惠券等发生变化，终以订单结算页价格为准。未划线价格：未划线的价格可能是商品即将参加活动的活动价，仅供参考，具体活动时的成交价可能因用户使用优惠券等发生变化，终以活动是订单结算页价格为准。
*注：前述说明仅当出现价格比较时有效。若商家单独对划线价格进行说明的，以商家的表述为准。ISW型直联卧式离心泵特点　　叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。可根据管路布置的要求采用泵的竖式和横式安装。　叶轮有单吸和双吸两种吸液方式。　　泵1146(隔膜式计量泵)开车：开车前用手压紧补偿阀杆，此时，一面往膜腔内充油，一面排出膜腔内的气体，直到气泡不再往上冒为止。开车后，在泵的柱塞作吸入运动中(排出管内无压力)用上述方法将补偿阀杆压开，动作数次使安全阀跳开，让安全阀处的空气排出，直到气泡排出为止。
此时若有冲击声或振动现象，说明油量过多，应在柱塞作排出冲程时，用手轻压补偿阀杆，作短时的排油，使多余的排出，直至振动或冲击声后，泵运转平稳为止。停车：切断电源，停止机泵运行。关闭进出口管道阀门，弹开车前应注意打开。维护：润滑油更换：一月更换一次润滑油，加入合格的适量的23#或30#机械油。泵在运行中，主要部位温度规定：电动机允许高温度为70℃;调节机座内润滑油温度不得超过65℃;填料和温度不超过70℃。
漏损量：泵在正常运行中，其泄漏量每分钟不得超过15滴，对、条中如出现超标者，应联系有关单位进行处理，隐患。水泵产品质量承诺及售后服务条款凡本公司所经营、销售的泵产品，我公司保证其质量，其售后的用户服务工作由我司负责，具体售后服务工作也由我公司负责。所有售后服务工作及责任按合同规定执行。产品质量承诺本产品的质量及正常使用均由我公司技术人员的正确指导或遵照产品说明书进行。
安装使用过程中因产品质量所导致的质量问题，我司均给予解决。售后服务承诺产品运输:产品在运输过程中如果出现损坏等迹象，客户可拒物，由我公司和货运处处理，保证用户产品完好无损产品的调换及退回：我公司严格按发货清单供货。如数量或规格与实际不符，买方可在收到货物后3日内提出异议，我公司将等级调换或补齐。产品维修：在售出后一年内均享受免费维修。意外损坏维修：如果在使用过程中由于操作不当或人为无意损坏，我公司可提供相应的配件，只按配件的成本费收取，不另加任何费用。
选型要点ISW型卧式管道离心泵要合理选泵，需要综合考虑泵机组、泵站投资和运行费用等综合技术经济指标，使之符合经济、安全、适用的原则。具体包括以下几个方面：、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵；应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠；且水泵的运行工作点应保持在高区间运行，这样既节能又不易损坏机件。
